Термоэлектрическая сборка OverFrost-40-OEM

Информация о продукции

ЦЕНА

[ на 14 Марта 2025 ]

7870 ₽ шт.
Артикул: 001

Начальное изделие из серии термоэлектрических сборок OverFrost.

Напряжение питания 12В
Ток потребления 4,5А
Охлаждающая способность: Токр=25°С, Delta T=0, Вт=31
Тепловая мощность, Вт не менее 48

Запрос информации

Общая информация:

Термоэлектрическая сборка OverFrost-40-OEM надежный и компактный контактный охладитель - нагреватель различных объектов. Предназначен для отвода тепла (холода) с объекта через рабочую плаcтину посредством термоэлектрического модуля и рассеивания тепла в воздух через радиатор. Применяется для охлаждения электроники, точного образцового контроля температуры, в процессах температурного циклирования. Принцип действия термоэлектрической сборки основан на использовании термоэлектрических модулей, находящихся в тепловом контакте с радиатором и пластиной. Конструктивно термоэлектрическая сборка состоит из одного термоэлектрического модуля, теплоотводящего радиатора, рабочей пластины и вентилятора. Термоэлектрическая сборка обладает охлаждающей способностью 31Вт, тепловая мощность 48Вт при температуре окружающего воздуха -40°С...+60°С. Напряжение термоэлектрической сборки OverFrost-40-OEM 12В.

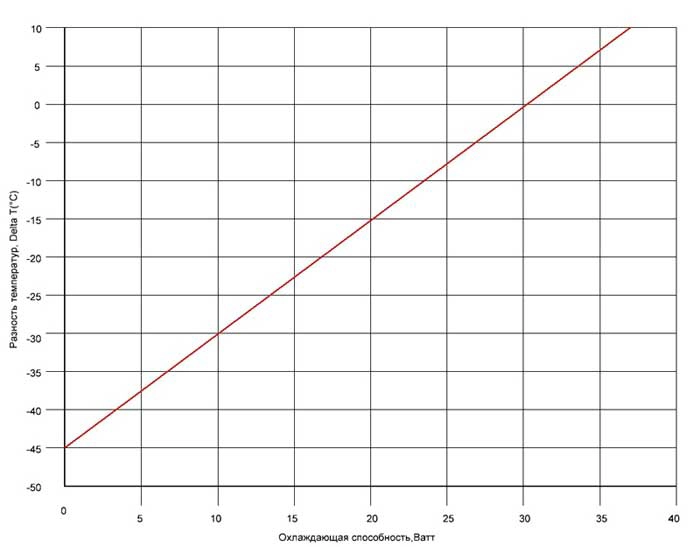

Диаграмма мощности термоэлектрической сборки OverFrost-40-OEM

Диаграмма испытания термоэлектрической сборки OverFrost-40-OEM

Примечание:
Допустимое отклонение охлаждающей способности ±10%

Параметры:

Напряжение питания модуля (ТЕМ)	12В
Ток потребления модуля (ТЕМ)	4,5А
Напряжение питания вентилятора (FAN)	12В
Ток потребления вентилятора (FAN)	0,19А
Охлаждающая способность	Токр=25°С, Delta T=0, Вт(1) 31
Тепловая мощность Вт не менее	48

Условия эксплуатации:

Температура окружающего воздуха	-40°С … +60°С
Относительная влажность, не более	98%

Исполнение:

Степень защиты(2)	IP21
Габаритные размеры	76 х 70 х 75 мм
Масса не более	0,6 кг

1. Токр. -температура окружающего воздуха с внешней стороны термоэлектрической сборки. Delta T -разность температуры рабочей пластины термоэлектрической сборки и Токр..

2. По требованию заказчика термоэлектрические сборки могут быть выполнены с различной степенью защиты до IP54, в соответствии с международным стандартом IEC60529 (DIN 40050, ГОСТ 14254-96).

Файлы (1)

Руководство по эксплуатации OverFrost-40-OEM.pdf

Комплект поставки
