Как заказать и купить тепловые трубки в НПП Системы СТК
ООО НПП «Системы СТК» принимает заказы на изготовление и поставку тепловых труб, а также на изготовление теплоотводов в изделиях Заказчика.
Тепловые трубки изготавливаются по чертежам Заказчика с максимальной длиной до 970 мм и диаметрами от 2 до 14мм. В чертеже, помимо габаритных размеров, обязательно должны быть указаны размеры испарителя, то есть часть трубки, контактирующей с поверхностью, от которой необходимо отвести тепло, и размеры конденсатора, то есть часть трубки, с которой переданная тепловая мощность рассеивается в окружающей среде.
Поставляемые тепловые трубки имеют стойкость к механическим воздействиям и выдерживают вибрации до 500 Гц с амплитудой 0,5 мм, а их работоспособность сохраняется после воздействия температуры окружающей среды от минус 60°С до плюс 80°С.
Приводим таблицу отводимых мощностей для тепловых трубок поставляемых нашим предприятием.
Для удобства понимания зависимости передаваемой тепловой мощности от длины тепловой трубки, приводим две градации длины тепловой трубки - 200 и 500 мм.
| Диаметр | Длина | Фитиль (тип капиллярного слоя) | * Мощность |
| 1мм | 200мм | Cпечённый | недоступно |
| 500мм | Cпечённый | недоступно | |
| 2мм | 200мм | Cпечённый | 3-5 Вт |
| 500мм | Cпечённый | недоступно | |
| 3мм | 200мм | Cпечённый | 5-8 Вт |
| 500мм | Cпечённый | недоступно | |
| 4мм | 200мм | Cпечённый | 10-13 Вт |
| 500мм | Cпечённый | 6-8 Вт | |
| 5мм | 200мм | Cпечённый | 25 Вт |
| 500мм | Cпечённый | 15 Вт | |
| 6мм | 200мм | Cпечённый | 40 Вт |
| 500мм | Cпечённый | 25 Вт | |
| 7мм | 200мм | Cпечённый | 43 Вт |
| 500мм | Cпечённый | 28 Вт | |
| 8мм | 200мм | Cпечённый | 48 Вт |
| 500мм | Cпечённый | 30 Вт | |
| 9,5мм | 200мм | Cпечённый | 51 Вт |
| 500мм | Cпечённый | 33 Вт | |
| 10мм | 200мм | Cпечённый | 56 Вт |
| 500мм | Cпечённый | 37 Вт | |
| 11мм | 200мм | Cпечённый | 61 Вт |
| 500мм | Cпечённый | 43 Вт | |
| 12мм | 200мм | Cпечённый | 68 Вт |
| 500мм | Cпечённый | 50 Вт | |
| 13мм | 200мм | Cпечённый | 90 Вт |
| 500мм | Cпечённый | 65 Вт | |
| 14мм | 200мм | Cпечённый | 100 Вт |
| 500мм | Cпечённый | 75 Вт |
* Номинально отводимая тепловая мощность. Максимально отводимая тепловая мощность справедлива при вертикальной ориентации тепловой трубки испарителем внизу. При отклонениях от вертикали отводимая тепловая мощность снижается.
Параметры, необходимые при заказе плоских тепловых трубок:
Например, из круглой тепловой трубки диаметром 5мм можно получить плоскую ( уплощенную ) тепловую трубку толщина которой будет равна 2,00 мм , а ширина будет равна 6,98 мм, при этом погрешность при уплощении составит ±0,20мм. Пожалуйста, учитывайте эти данные при проектировании ваших изделий.
| Диаметр, мм | Толщина, мм | Ширина, мм | Допуск, мм |
| 5 | 2,00 | 6,98 | ±0,20 |
| 2,50 | 6,65 | ±0,20 | |
| 3,00 | 6,32 | ±0,20 | |
| 3,50 | 5,99 | ±0,20 | |
| 4,00 | 5,66 | ±0,20 | |
| 6 | 2,00 | 8,64 | +0,20/-0,25 |
| 2,50 | 8,31 | +0,20/-0,25 | |
| 3,00 | 7,98 | +0,20/-0,25 | |
| 3,50 | 7,65 | +0,20/-0,25 | |
| 4,00 | 7,32 | +0,20/-0,25 | |
| 4,50 | 6,99 | +0,20/-0,25 | |
| 5,00 | 6,66 | +0,20/-0,25 | 8 | 2,50 | 11,63 | +0,20/-0,25 |
| 3,00 | 11,30 | +0,20/-0,25 | |
| 3,50 | 10,97 | +0,20/-0,25 | |
| 4,00 | 10,64 | +0,20/-0,25 | |
| 4,50 | 10,31 | +0,20/-0,25 | |
| 5,00 | 9,98 | +0,20/-0,25 |
В таблице приведены значения наиболее часто заказываемых тепловых трубок. Для получения данных по другим диаметрам, пожалуйста, обратитесь к нашим техническим специалистам путем запроса по электронной почте.
Мы осуществляем техническое сопровождение и консультации Заказчика с момента начала определения потребности и подготовки ТЗ (проектирование ТТ или полной конструкции системы охлаждения - теплопередачи , теплофизические и иные расчеты), до выпуска готовой продукции. Контроль качества каждого изделия.
Для заказа нашей продукции, пожалуйста обращайтесь к нашим техническим специалистам по телефону или отправляйте заявку по электронной почте. Мы ценим ваше время и постараемся ответить как можно скорее.

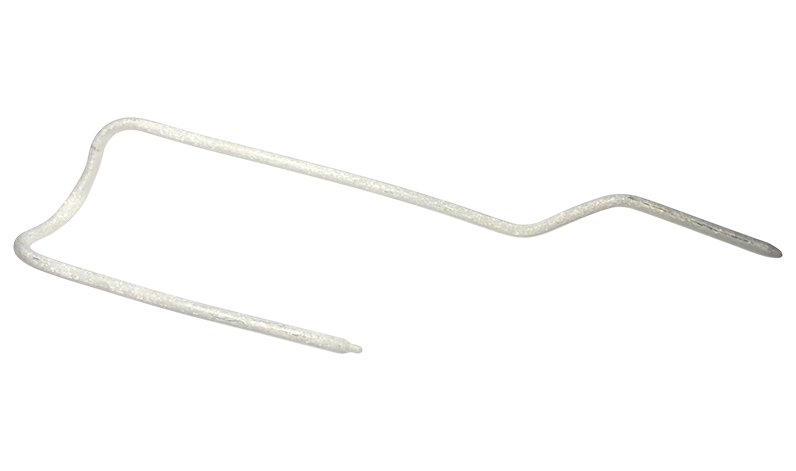

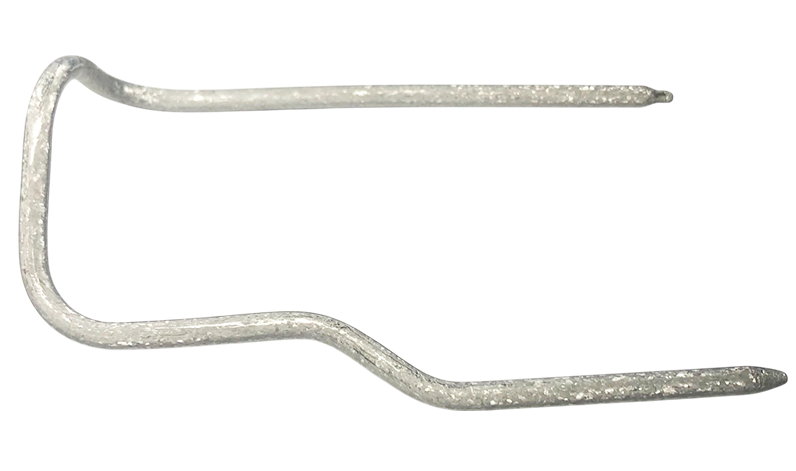

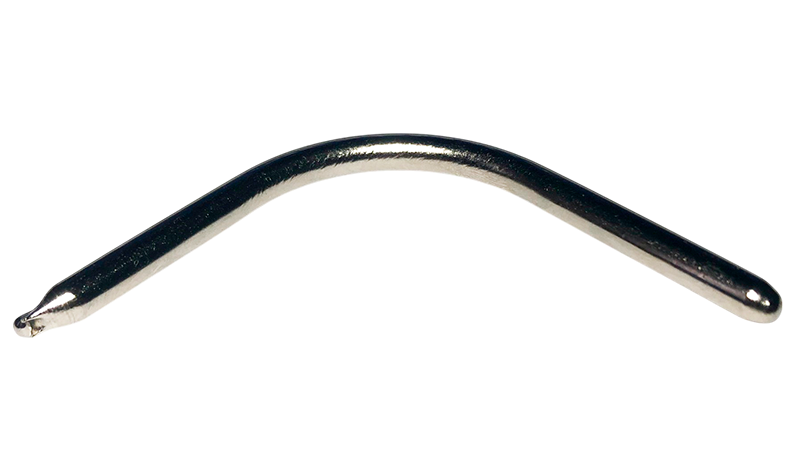

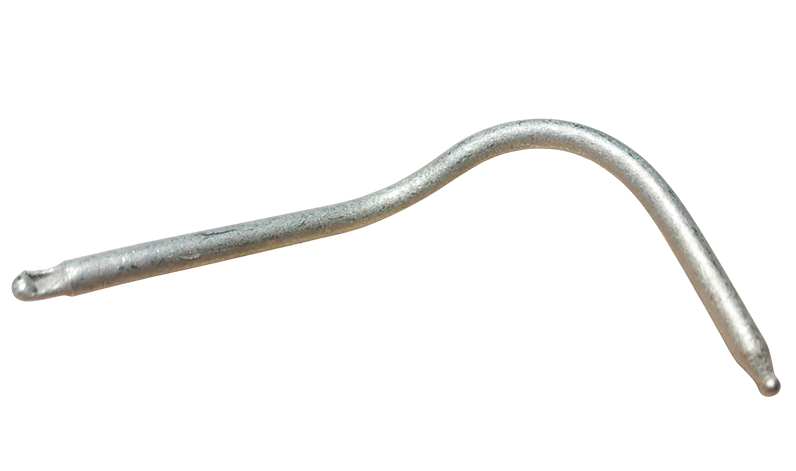

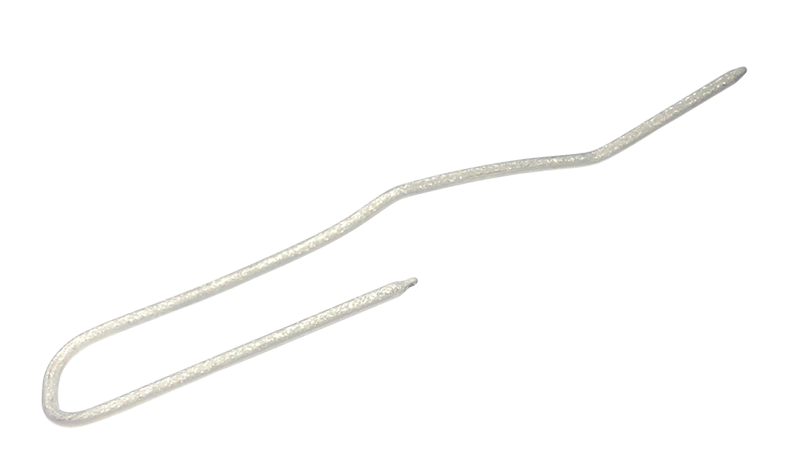

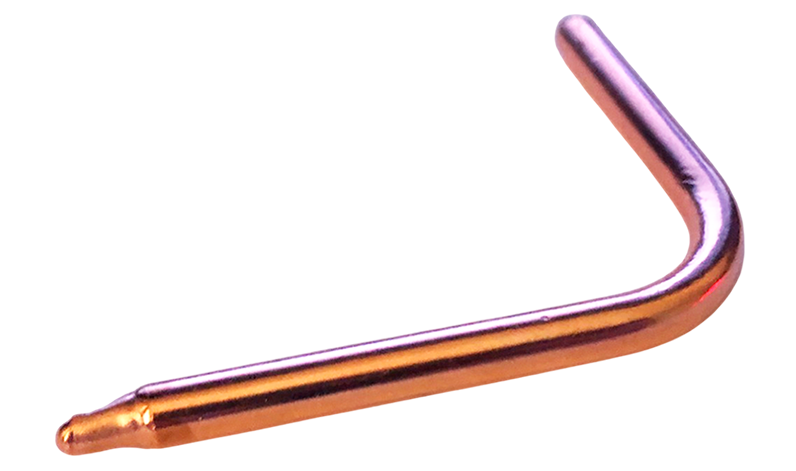

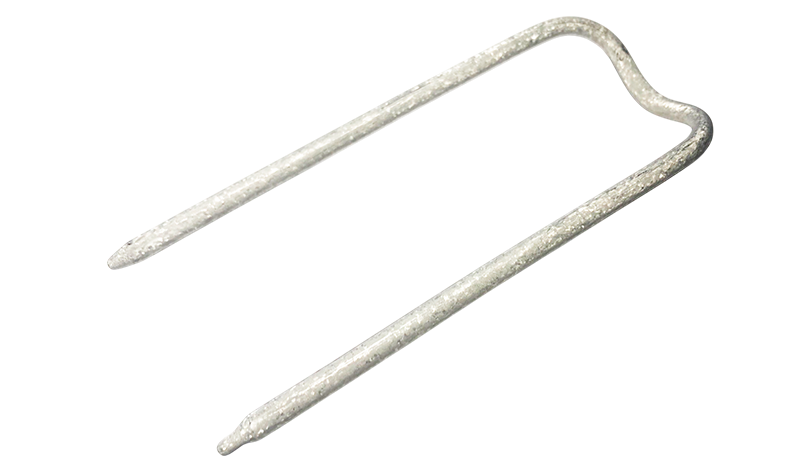

Примеры тепловых трубок поставляемых нашим предприятием.
Тепловая трубка 3мм v2
Тепловая трубка диаметром 3 мм предназначена для эффективной передачи тепла от различных тепловых источников.
Тепловые трубки испытаны на специализированном стенде...
Тепловая трубка 3мм v3
Тепловая трубка (heat pipe) диаметром 3 мм предназначена для эффективной передачи тепла от различных тепловых источников.
Тепловые трубки испытаны на...
Тепловая трубка 5x150 мм
Тепловая трубка (heat pipe) диаметром 5 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 15Вт.
Тепловые трубки...
Тепловая трубка плоская 3х6,3х180 мм
Тепловая трубка (heat pipe) сечением 3х6,3 мм длиной 180 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 15Вт.
...
Тепловая трубка 6x200 мм
Тепловая трубка (heat pipe) диаметром 6 мм длиной 200 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 40Вт. Трубка с...
Тепловая трубка плоская 3x8x220 мм
Тепловая трубка сечение 3x8 мм, длиной 220 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 20Вт. Защитное покрытие - никель....
Тепловая трубка 6x495 мм
Тепловая трубка диаметром 6 мм длиной 495 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 30Вт. Защитное покрытие - никель....
Тепловая трубка 7x85 мм
Тепловая трубка диаметром 7 мм длиной 85 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 40Вт.
...
Тепловая трубка 7x120 мм
Тепловая трубка диаметром 7 мм длиной 120 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 40Вт.
...
Тепловая трубка 7x202 мм
Тепловая трубка диаметром 7 мм длиной 202 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 40Вт.
...
Тепловая трубка 7x218 мм
Тепловая трубка диаметром 7 мм длиной 218 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 25Вт.
...
Тепловая трубка 7x211 мм
Тепловая трубка диаметром 7 мм длиной 211 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 40Вт.
...
Тепловая трубка 7x251 мм
Тепловая трубка диаметром 7 мм длиной 251 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 30Вт.
...
Тепловая трубка 7x281 мм
Тепловая трубка диаметром 7 мм длиной 281 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 25Вт.
...
Тепловая трубка 7x480 мм
Тепловая трубка диаметром 7 мм длиной 480 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 40Вт.
...
Тепловая трубка 7x505 мм
Тепловая трубка диаметром 7 мм длиной 505 мм предназначена для эффективной передачи тепла от различных тепловых источников. Минимальная передаваемая тепловая мошность 25Вт.
Тепловая трубка 12x570 мм
Тепловая трубка диаметром 12 мм длиной 570 мм предназначена для эффективной передачи тепла от различных тепловых источников. Номинальная передаваемая тепловая мошность 70Вт.
Тепловая трубка плоская 4x10,64x85 мм
Тепловая трубка плоская сечением 4x10,64мм длиной 85 мм предназначена для эффективной передачи тепла от различных тепловых источников. Минимальная передаваемая тепловая мошность 30Вт.
...
Тепловая трубка плоская 4x10,64x120 мм
Тепловая трубка плоская сечением 4x10,64мм длиной 120 мм предназначена для эффективной передачи тепла от различных тепловых источников. Минимальная передаваемая тепловая мошность 30Вт.
...
Тепловая трубка плоская 4x10,64x290 мм
Тепловая трубка круглая в центре ⌀8 мм, уплощенная на концах сечение 4x10,64 мм, длиной 290 мм предназначена для эффективной передачи тепла от различных тепловых источников. Минимальная...
Тепловая трубка плоская 4x10,64x330 мм
Тепловая трубка плоская сечением 4x10,64мм длиной 330 мм предназначена для эффективной передачи тепла от различных тепловых источников. Номинальная передаваемая тепловая мошность 30Вт.
...
Тепловая трубка плоская 5х16,5х927 мм
Тепловая трубка плоская сечением 5х16,5мм длиной 927 мм предназначена для эффективной передачи тепла от различных тепловых источников. Номинальная передаваемая тепловая мошность 75Вт.
...
Тепловая трубка 7x200 мм
Тепловая трубка диаметром 7 мм длиной 200 мм предназначена для эффективной передачи тепла от различных тепловых источников. Передаваемая тепловая мошность 40Вт.
...
Тепловая трубка 12x160 мм
Тепловая трубка диаметром 12 мм длиной 160 мм предназначена для эффективной передачи тепла от различных тепловых источников. Номинальная передаваемая тепловая мошность 70Вт.
